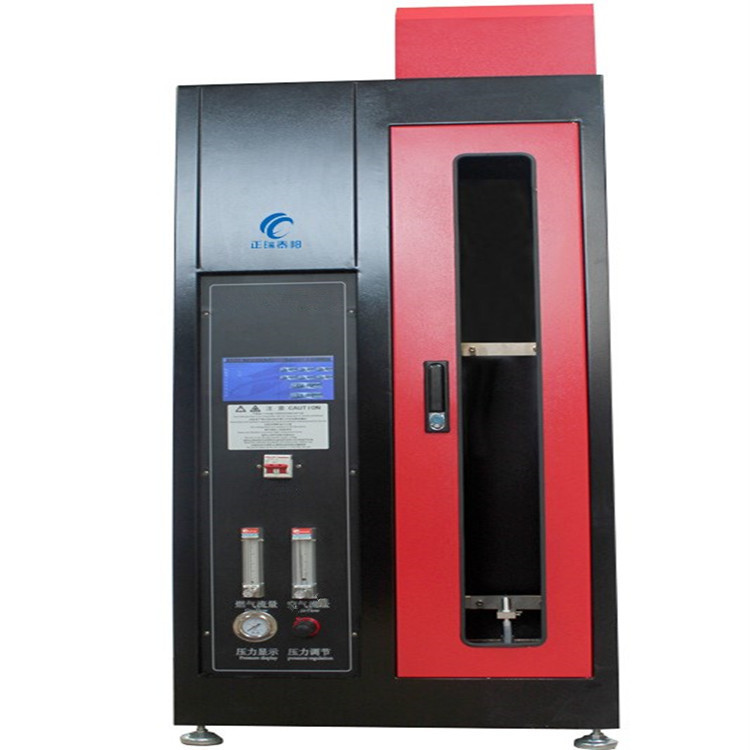

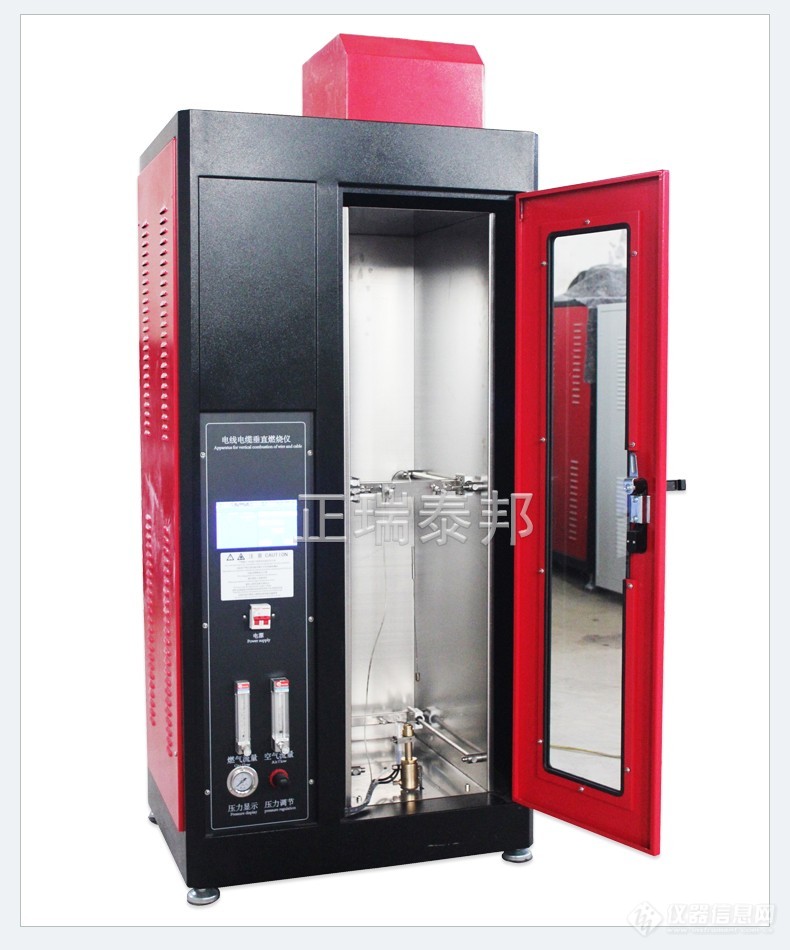

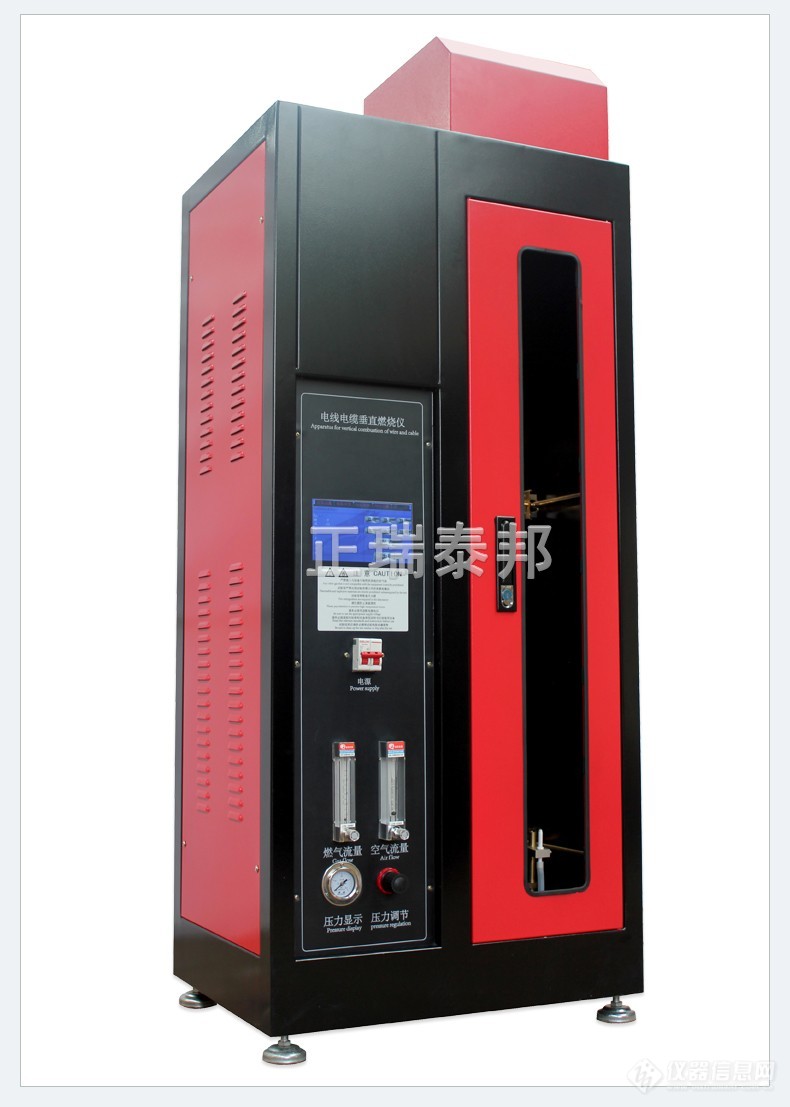

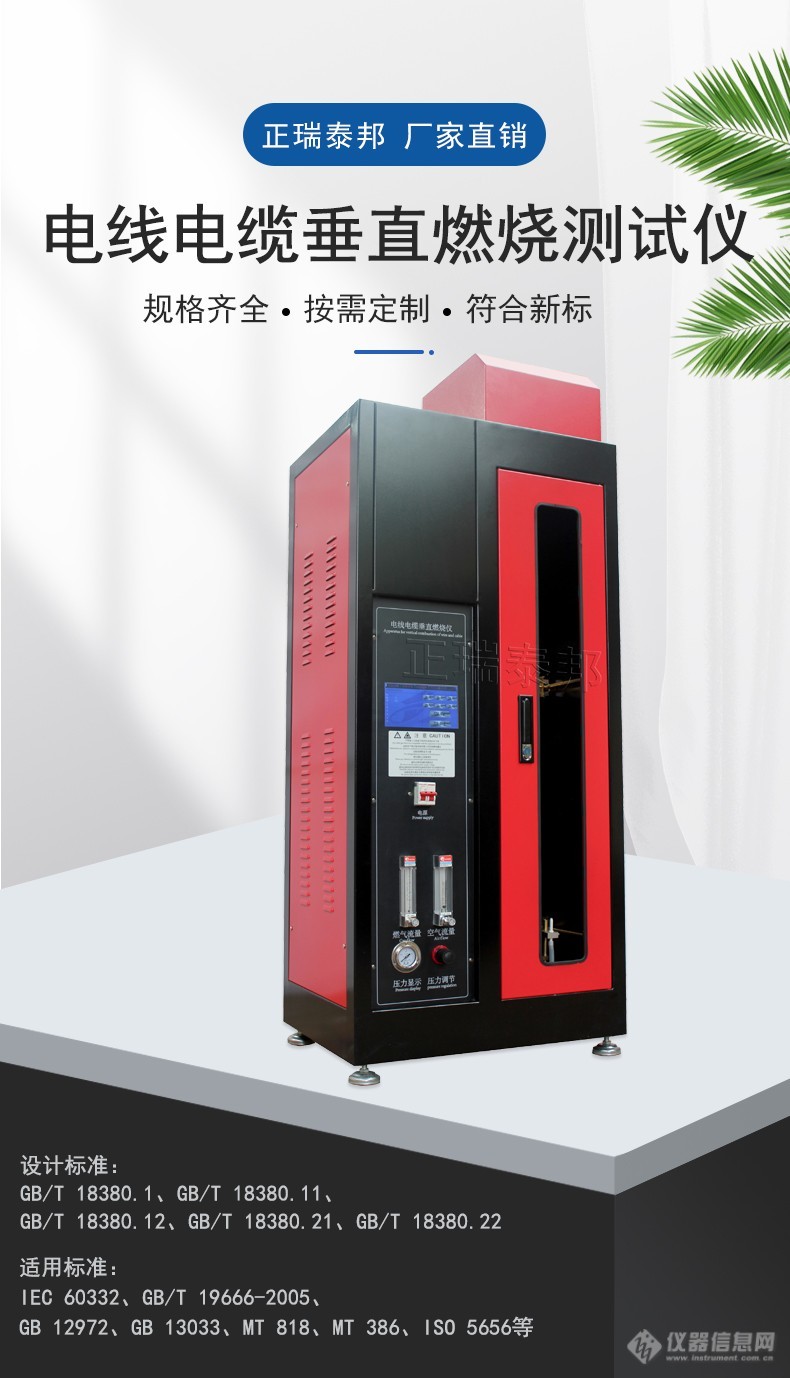

机台型号：DJC-1型单根电线电缆垂直燃烧测试仪

一. 使用范围

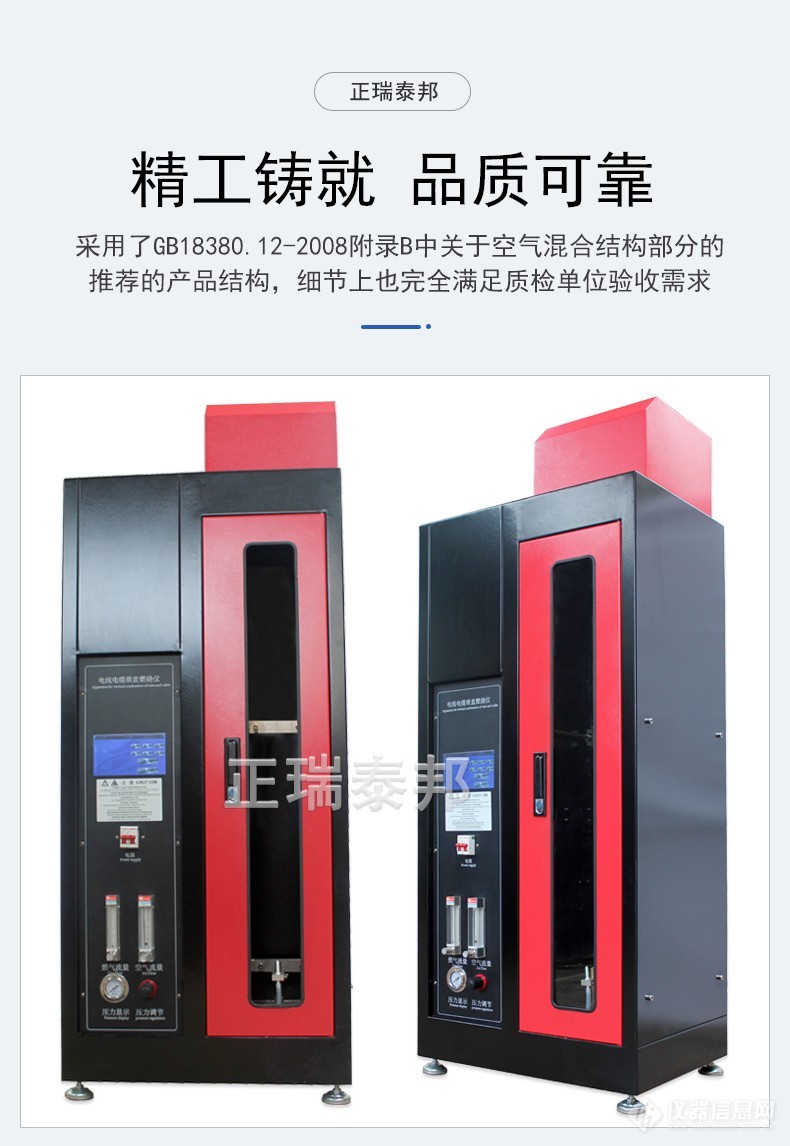

单根电线电缆垂直燃烧测试仪主要针对导体直径大于0.8mm或截面积不小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构，细节上也完全满足质检单位验收需求。

二. 功能特点

单根电线电缆垂直燃烧测试仪是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃，以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

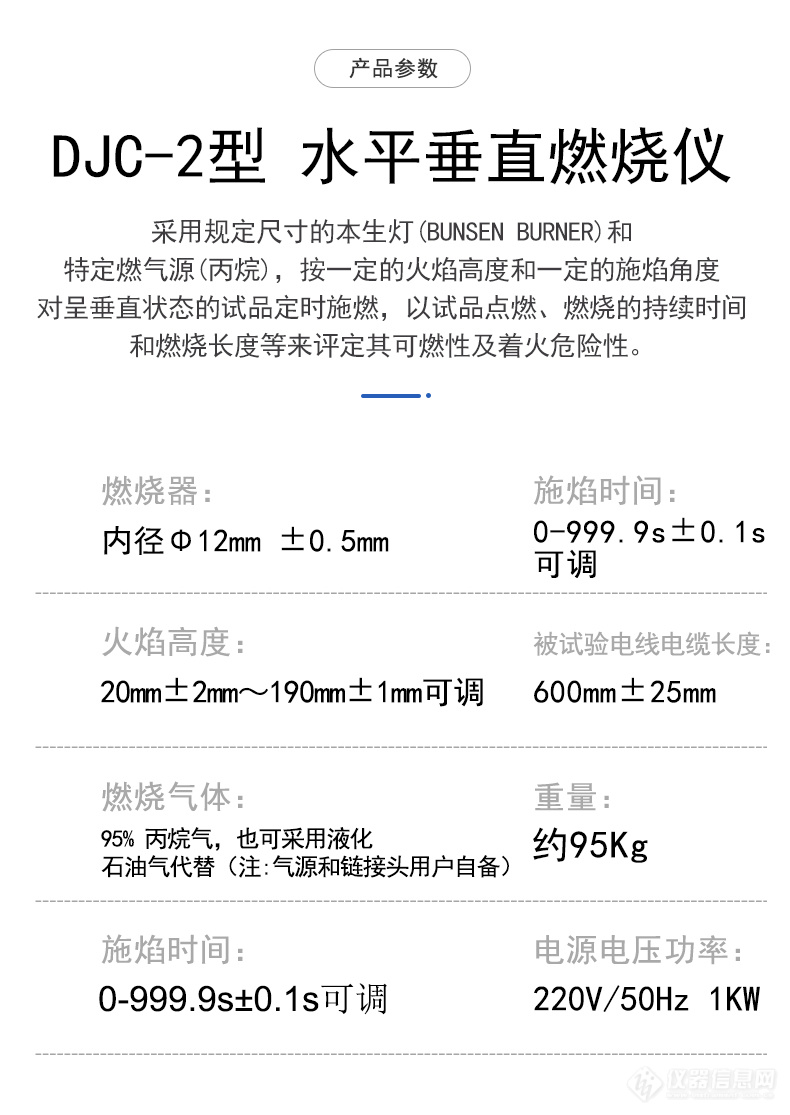

三. 技术参数

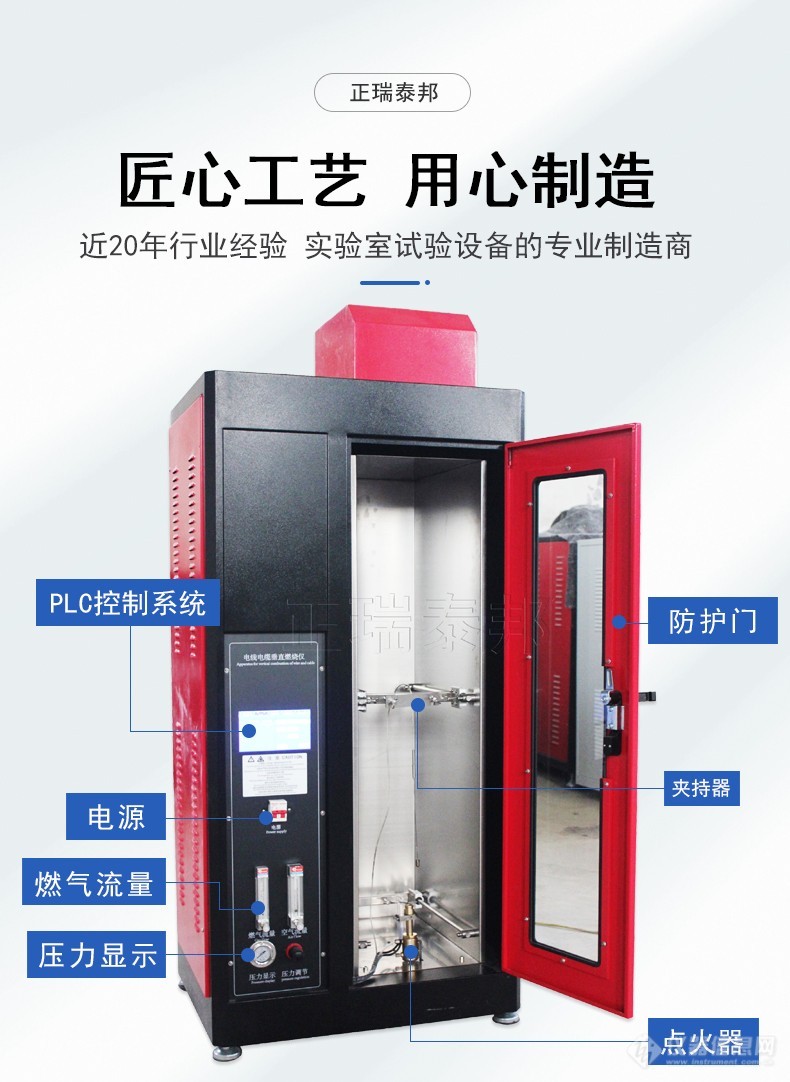

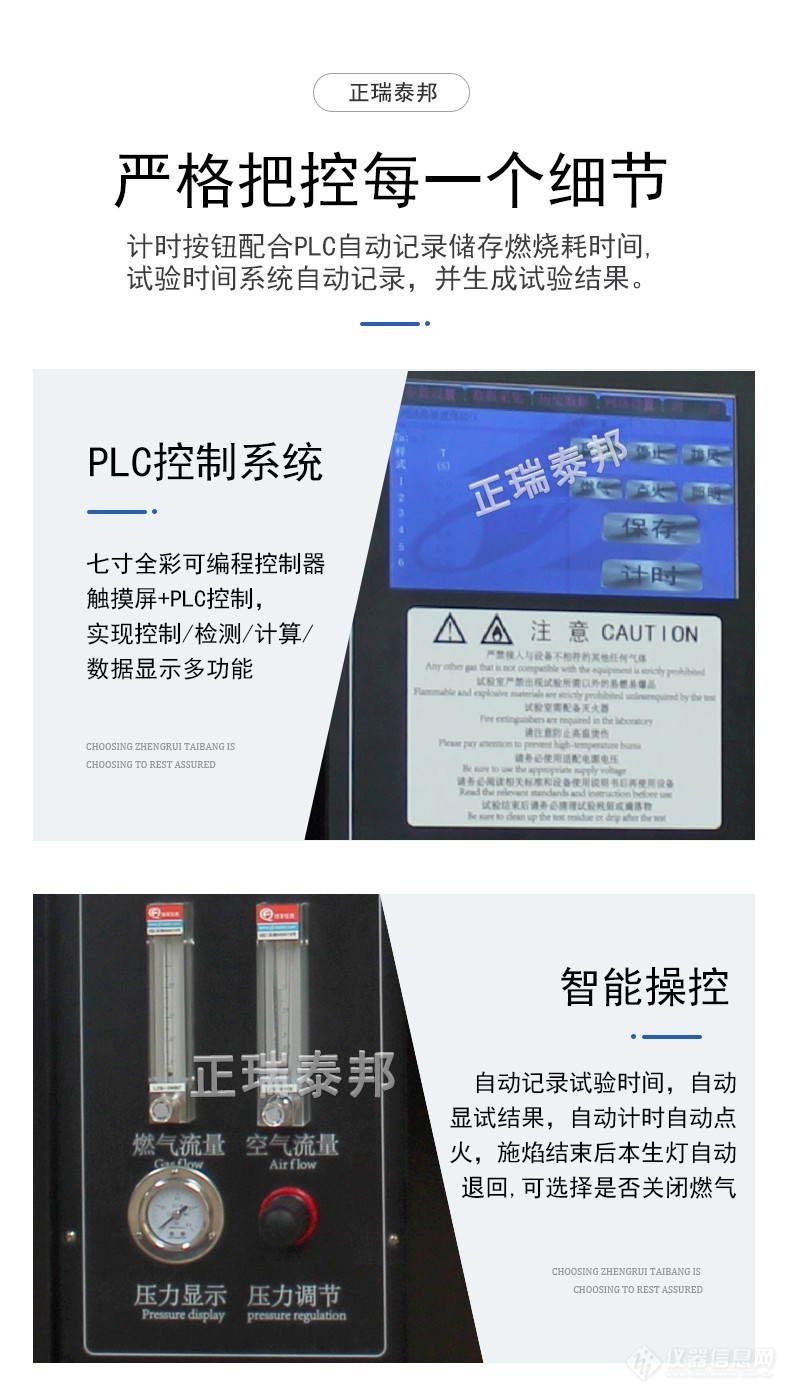

1.七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能

2.自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气

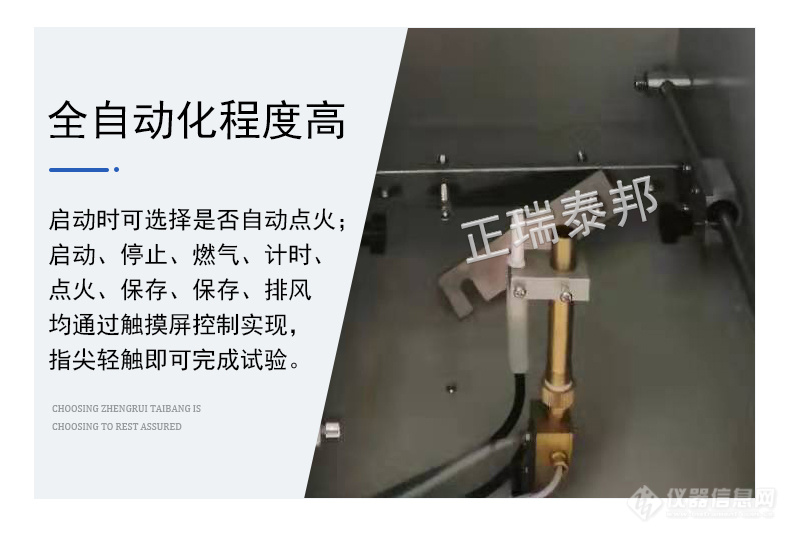

3.启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、排风均通过触摸屏控制实现，指尖轻触即可完成试验

4.计时按钮配合PLC自动记录储存燃烧耗时间

5.试验时间系统自动记录，并生成试验结果

6.燃烧器：内径Φ9.5mm±0.5mm

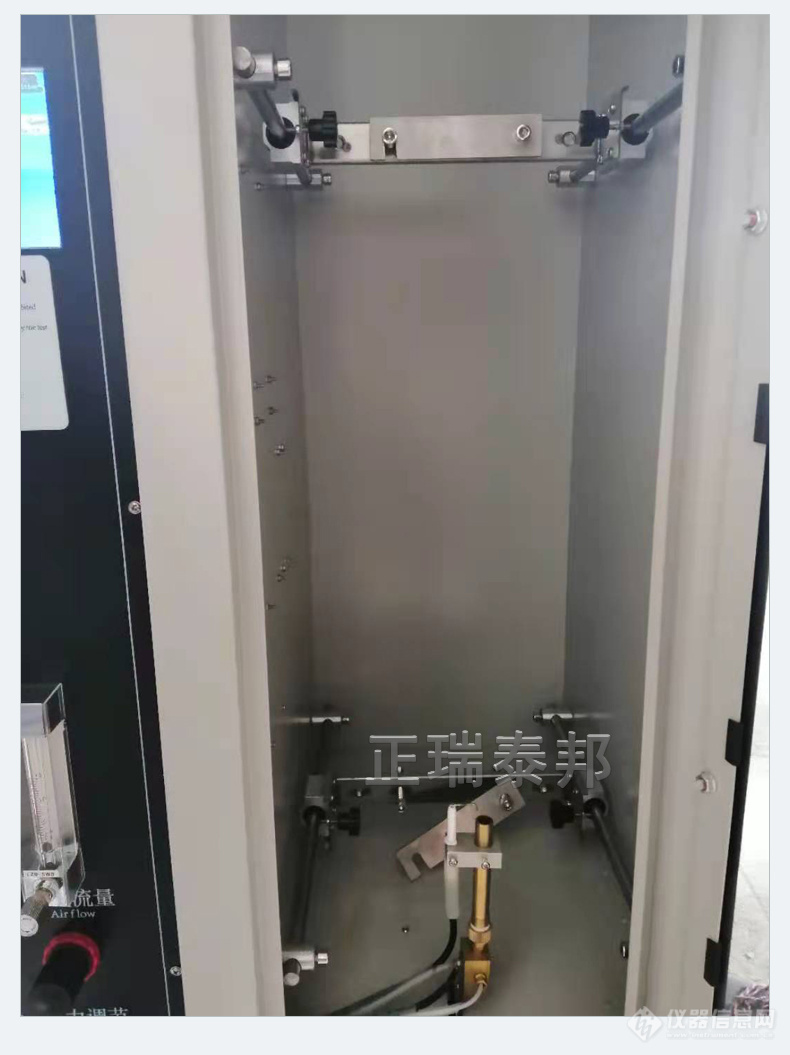

7.试验倾角：45°式样横梁可前后移动，根据式样粗细调节与本生灯的位置

8.火焰高度：20mm±2mm到190mm±1mm可调

9.施焰时间: 0-999.9s±0.1s可调

10.燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )

11.燃气：采用高纯度丙烷气或石油液化气（用户自备）

12.被试验电线电缆长度：600±25mm

13.被试验电线电缆外径：导体直径大于0.8mm或截面积大于0.5mm2

14.本装置应安放在不通风且温度为（23±10）℃的环境中进行试验

15.燃烧喷灯标准功率：1KW

16.电源电压：220V/50Hz

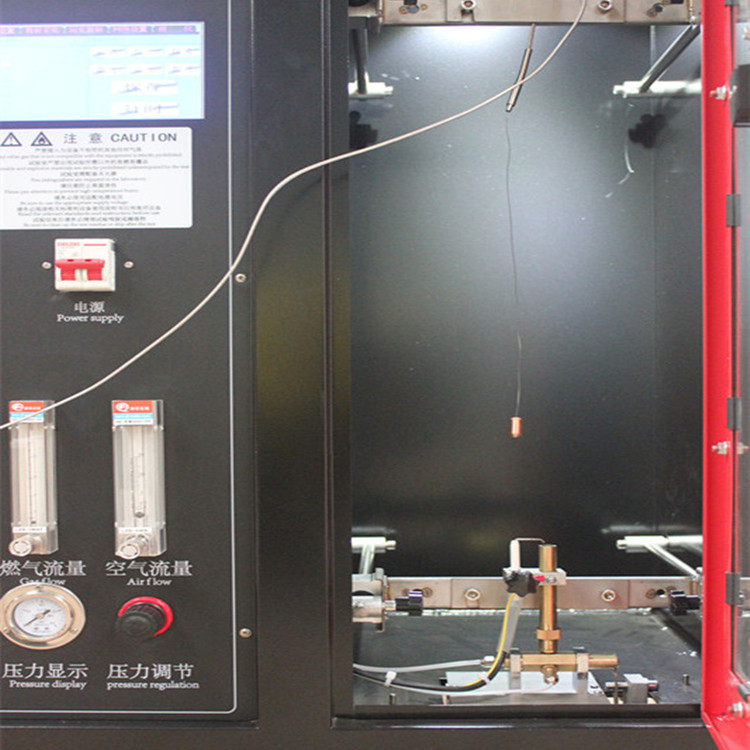

17.燃气流量：0-1L/min

18.空气流量：1.5-15L/min

19. 箱体材料：钢板静电喷涂（可指定不锈钢材质机箱）

20.设备外形尺寸：长60 cm 宽45cm 高156cm
